A TLT vízszivattyút széles körben használják. Rendszeresen a dízelmotorok közvetlenül a sorban hajtják a szivattyút. Tengelycsatlakozás közvetlenül, az egyik acél karimás tárcsa dízelmotoros repülőkerékkel, a másik végén egy tengelyhüvellyel van felcsavarva, ahová a szivattyú tengelyét egy lapos kulccsal, egy pozicionáló csavarral meghúzva helyezzük be. Egy másik út karimás fogazott tárcsával van összekötve elasztikus gumitömbökkel, így a tengely ésszerű helyzetbe kerül, szabad mozgástérrel. Ha a dízelmotor különböző fordulatszámú vízszivattyúval, akkor ez többnyire kevert kifolyó vízszivattyúkban és nagy dupla szívású vízszivattyúkban fordult elő, amelyeket általában sebességváltó vagy szíjtárcsa köt össze.
TLT vízszivattyút tudunk gyártani kuplunggal, mely a dízelmotor és a vízszivattyú közé kerül beépítésre. Indításkor járassa a dízelmotort a névleges fordulatszám eléréséhez, majd kapcsolja szorosan a tengelykapcsolót a szivattyú meghajtásához; leállításkor vegye le a tengelykapcsolót a vízszivattyú elkülönítéséhez, majd állítsa le folyamatosan a motort.
A TLT vízszivattyút széles körben használják traktoroknál. A vízszivattyút a traktor hátsó tengelye hajthatja meg az öntözés, az árvízelvezetés és így tovább. Egyébként a TLT generátort traktoroknál is széles körben használják. A TLT egység a jó fejlesztési gép a traktorok több alkalmazási lehetőségéhez.
Kulcsfontosságú műszaki elemek:
Tápellátás illesztés:
A dízelmotor teljesítményének és fordulatszámának meg kell egyeznie a vízszivattyú teljesítményparamétereivel, hogy a dízelmotor elegendő teljesítményt tudjon biztosítani a vízszivattyú számára, miközben elkerüli a vízszivattyú működési hatékonyságának és élettartamának befolyásolását a túlzott mértékű vagy elégtelen teljesítmény. Például a dízelmotor kiválasztásakor olyan paraméterek alapján kell kiszámítani és kiválasztani a típust, mint a vízszivattyú áramlása, emelése és forgási sebessége.
A tengelykapcsoló kiválasztása és felszerelése is nagyon fontos. Képesnek kell lennie a dízelmotor teljesítményének hatékony átvitelére, miközben csökkenti a vibráció és a zaj keletkezését.
Szivattyútest kialakítása:
A szivattyútest szerkezeti kialakításánál olyan tényezőket kell figyelembe venni, mint a hidraulikus teljesítmény, a mechanikai szilárdság és a tömítési teljesítmény. A fejlett CFD technológia használata a hidraulikus tervezéshez javíthatja a vízszivattyú hatékonyságát és csökkentheti az energiafogyasztást.
A szivattyútest anyagválasztását is meg kell határozni a szállított közeg tulajdonságai alapján. Például korrozív közegekhez korrózióálló anyagokat kell választani; magas hőmérsékletű közegekhez magas hőmérsékletnek ellenálló anyagokat kell választani.
Automatikus vezérlési technológia:
Az automatikus vezérlőrendszerrel felszerelve olyan funkciókat tud megvalósítani, mint az automatikus indítás, az automatikus töltés, az automatikus riasztás és az automatikus előfűtés, javítva a berendezés intelligens szintjét és működési kényelmét.
Az automatikus vezérlőrendszernek nagy megbízhatósággal és stabilitással kell rendelkeznie, képesnek kell lennie a berendezés működési állapotának valós időben történő figyelésére és vezérlésére, valamint a hibák időben történő észlelésére és kezelésére.
Hőelvezetési technológia:
A dízelmotor működése során nagy mennyiségű hő keletkezik, a hőmérséklet csökkentésére és a dízelmotor normál működésének biztosítására hatékony hőelvezetési technológia szükséges. A hőelvezető rendszer általában olyan alkatrészeket tartalmaz, mint a radiátorok, ventilátorok és hűtőfolyadék, és ésszerűen kell megtervezni és kiválasztani a dízelmotor teljesítménye és munkakörnyezete alapján.
Magas hőmérsékletű környezetben a hőelvezető rendszer teljesítménye különösen fontos, és intézkedéseket kell tenni a hőelvezetés javítására, például a radiátor felületének növelésére és a ventilátor fordulatszámának növelésére.
Minta mód
|
Dízelmotor modell |
R4105ZLD |
| Névleges teljesítmény (KW) | 66 |
|
Henger sz. |
4 |
|
Vízszivattyú modell |
250 ZW500-22 |
|
Szívási átmérő (hüvelyk) |
10 |
|
Kimeneti átmérő (hüvelyk) |
8 |
|
Kiáramlási sebesség (m3/h) |
500 |
|
Fejemelés (m) |
22 |
|
szívómagasság (m) |
6 |

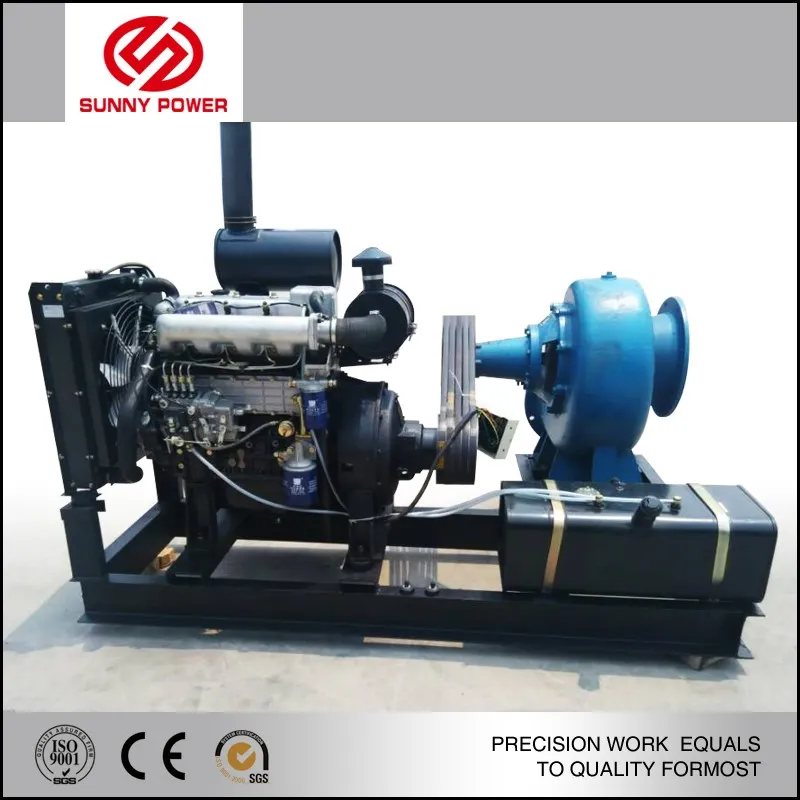

Referencia kép a TLT vízszivattyú iránycsatlakozásáról
TLT vízszivattyú csatlakozás tengelykapcsolóval
Traktorral hajtott TLT vízszivattyú
